Проведение природоохранных мероприятий с целью достижения приземными концентрациями вредных веществ нормативов ПДВ

Рисунок 4.1. Цилиндрический фильтрующий элемент [81, с. 186]: 1 - опорная трубчатая перегородка; 2 - уплотняющий патрубок-фланец; 3 - шпилька; 4 - прокладка; 5 - сетки; 6 - стекловолокнистый слой; 7 - дно; 8 - трубка гидрозатвора; 9 - стакан

Он состоит из двух соосно расположенных цилиндрических сеток из проволоки диаметром 3,2 мм, приваренных к дну и выходному патрубку-фланцу. Пространство между сетками заполнено стекловолокном. Дно элемента оборудовано гидрозатвором, из которого жидкость перетекает в корпус. В зависимости от производительности установок в одном корпусе может монтироваться от 5 до 100 элементов. Габариты наиболее распространённых элементов 0,45ґ2,4 м. Толщина слоя фильтровального материала от 0,05 до 0,15 м, скорость газового потока от 5 до 20 м/с, аэродинамическое сопротивление сухих фильтров от 200 до 1200 Па.

С целью повышения эффективности улавливания химически активных примесей (например, кислых или щелочных), а также для предотвращения кристаллизации твёрдых частиц в слой фильтровального материала в устройство может подаваться жидкость (вода, щелочной или кислый раствор). Такая конструкция называется орошаемым фильтром.

Основным типом аппаратов, используемых для улавливания водорастворимых примесей являются, насадочные скрубберы (см. рис. 4.2).

Скруббер представляет собой цилиндр (колонну), заполненный насадкой - керамическими кольцами, пластмассовыми шарами и т.п. В верхнюю часть колонны через распределительное устройство подаётся орошающий раствор (скрубберная жидкость), которая затем стекает вниз по насадке. Очищаемый газ подаётся в нижнюю часть. Контакт между газом и жидкостью проходит на поверхности насадки, поэтому эффективность очистки зависит как от типа насадки, так и от степени смачивания насадки скрубберной жидкостью. Одним из важнейших параметров работы скруббера является плотность орошения, т.е. отношения объёмной скорости подачи скрубберной жидкости к сечению скруббера.

Концентрация действующего вещества в скрубберной жидкости за один проход изменяется незначительно. Поэтому скрубберная жидкость рециркулируется и, по мере срабатывания реагента, заменяется. Нередко применяется непрерывная схема, когда подпитка свежим раствором и удаление избытка скрубберной жидкости проводится постоянно, так что поддерживается постоянная концентрация реагента.

С целью уменьшения каплеуноса после скруббера может быть установлен фильтр туманоуловитель.

Приложение 1

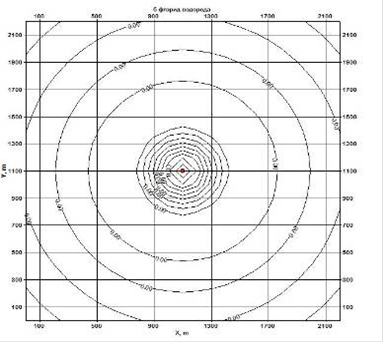

Зоны рассеивания

Приложение 2

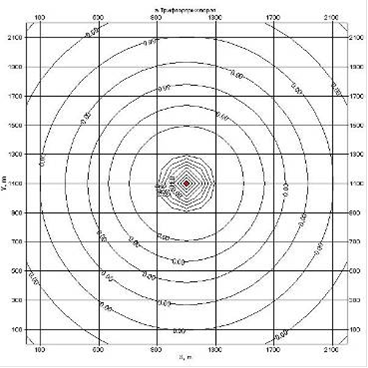

Зоны рассеивания

Приложение 4

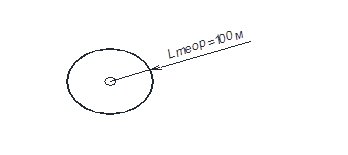

Теоретическая санитарно защитная зона

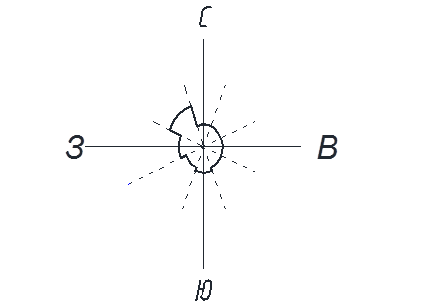

Фактическая санитарно-защитная зона

Приложение 5

Зона активного загрязнения по направлению ветра

Перейти на страницу: 1 2
