Первый вариант модернизации пылеочистной установки
В настоящее время мы можем наблюдать как развиваются и совершенствуются технологии в области очистки воздуха на предприятии. Циклоны типа ЦН-15 (НИИОгаза) являются наиболее универсальным типом циклонов. Они предназначены для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы.
Модернизация системы очистки заключается в следующем: на источниках загрязнения 0003 - 0004, 0015, 0016, 0021, 0022, 0029 - 0035 предлагается замена имеющихся циклонов на циклоны ЦН - 15 - 400 х 4УП (рисунок 6).
Данный циклон имеет ряд преимуществ. Степень очистки предлагаемого циклона выше используемого, производительность циклона находится в пределах от 5800 до7340 м3/час. Общая высота циклона составляет 3450 мм, длина 1006 мм.
Из - за многолетнего использования циклонов 4БЦШ их свойства ухудшились и требуется замена оборудования. Но так как экономически не выгодно заменять одновременно все оборудование, замене предлагается то, которое уже не справляется с очисткой газовоздушного потока.
Для увеличения срока службы у предложенного циклона в местах наибольшего износа наносят специальное антиабразивное покрытие. Исходя из компоновочных соображений групповые циклоны изготовляют с камерой очищенного газа в виде улитки.

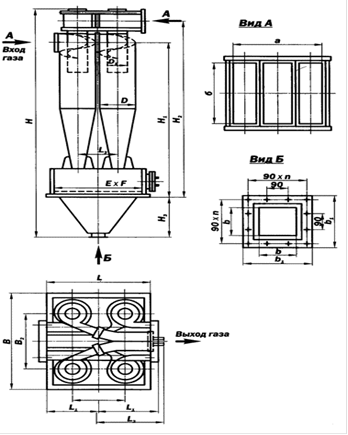

Рисунок 6 - Циклон ЦН - 15 - 400 х 4УП
Удаление пыли из бункеров циклона ЦН - 15 производиться через пылевыгружное устройство, состоящее из пылевого затвора и приспособлений для транспортирования пыли. Пылевыгружные устройства имеют небольшие размеры, герметичны, способны работать на противодавлении и при пониженном давлении в бункере; безотказны в действии. Аксонометрическая схема первого варианта модернизации газоочистной установки представлена в приложении Д, аппарат - приложение Е.
Расчет материального баланса предлагаемой установки основывается на формулах 3.15 - 3.17 и аналогичен расчету базовой установки, поэтому все расчетные данные сведем в таблицу 12.
Таблица 12 - Материальный баланс предлагаемой установки
№ источника загрязнения |
Масса выброса загрязняющего вещества |
ПДВ |
Степень очистки% | ||||||
г/с |
т/год | ||||||||
на входе |
поглощено |
На выходе |
на входе |
поглощено |
На выходе |
г/с |
т/год | ||
Циклон марки БЦШ | |||||||||
0001 |
1,218 |
1,035 |
0,183 |
18,94 |
16,91 |
2,85 |
0,49 |
7,62 |
85 |
0005 - 0009 |
38,380 |
32,623 |
5,757 |
596,89 |
507,35 |
89,53 |
16,93 |
263,31 |
85 |
0010 - 0013 |
15,108 |
12,842 |
2,266 |
234,96 |
199,72 |
35,24 |
4,23 |
65,78 |
85 |
0017 |
14,180 |
12,053 |
2,127 |
220,53 |
187,45 |
33,08 |
2,58 |
40,12 |
85 |
0020 |
0,740 |
0,629 |
0,111 |
11,51 |
9,78 |
1,73 |
0,52 |
8,09 |
85 |
0023 |
14,180 |
12,053 |
2,127 |
220,53 |
187,45 |
33,08 |
2,58 |
40,12 |
85 |
0027 |
1,130 |
0,961 |
0,169 |
17,57 |
14,95 |
2,63 |
0,86 |
13,37 |
85 |
0043 - 0050 |
2,886 |
2,453 |
0,433 |
44,88 |
38,15 |
6,73 |
0,52 |
8,09 |
85 |
Циклон марки ЦН - 15 | |||||||||
0003- 0004 |
29,150 |
27,692 |
1,458 |
453,34 |
430,67 |
22,67 |
0,69 |
10,73 |
95 |
0015 |
10,50 |
9,975 |
0,525 |
163,31 |
155,13 |
8,164 |
1,12 |
17,42 |
95 |
0016 |
24,146 |
22,939 |
1,207 |
375,52 |
356,75 |
18,776 |
2,96 |
46,03 |
95 |
0021 |
10,50 |
9,975 |
0,525 |
163,31 |
155,13 |
8,164 |
0,68 |
10,58 |
95 |
0022 |
24,146 |
22,939 |
1,207 |
375,52 |
356,75 |
18,776 |
2,96 |
46,03 |
95 |
0029- 0035 |
5,996 |
5,697 |
0,299 |
93,25 |
88,61 |
4,65 |
0,52 |
8,09 |
95 |
