Фильтр напорный зернистый SPF-2,0/0,25-RО

Расчетный расход смеси сточных вод, подаваемых на очистку, принимается 45м3/час. На каждой ступени фильтрования принимаются по три очистных аппарата. Поэтому, каждый аппарат рассчитывается на производительность 15м3/час. По предложению ОАО "НижегородНИИнефтепроект" параллельно проводится расчет сооружений на расход 22,5м3/час. Однако, в этом случае, при небольших расходах сооружения будут значительно недогружены, но это не повлияет на эффективность их работы, но повысит эксплуатационные затраты. С другой стороны, как показывает практика эксплуатации рекомендуемых аппаратов, разработанных ООО "Стройинжиниринг СМ", их производительность в процессе эксплуатации может быть увеличена в период пиковых нагрузок или ремонта параллельных сооружений практически без изменений степени очистки.

Процесс фильтрования производится в две ступени на напорных однослойных фильтрах SPF-2,0/0,25-RO, выпускаемых фирмой ООО "Стройинжиниринг СМ", загруженных кварцевым песком или гранитной крошкой. Первая ступень имеет крупность загрузки d=2-5 мм слоем 1,2 м, вторая - d=0,8-2,0 мм слоем 1,2 м.

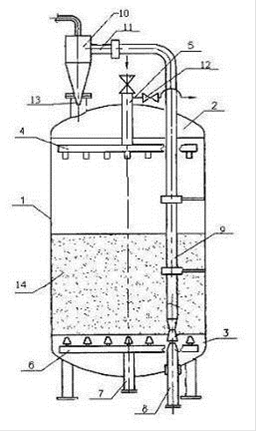

Рисунок 5 - Напорный зернистый фильтр SPF-2,0/0,25-RO: 1 - корпус фильтра; 2 - крышка;

- поддон;

- сборно-распределительная система;

- подача воды на фильтрование;

- дренажная система;

- отвод очищенной воды;

- подача воды на гидроэлеватор;

- гидроэлеватор;

- напорный гидроциклон;

- подача песчаной пульпы в напорный гидроциклон из гидроэлеватора;

- отвод грязной промывной воды;

- конус выгрузки отмытых восстановленных частиц;

- загрузка фильтра.

Фильтры SPF-2,0/0,25-RO имеют в высоту 2 м и укомплектованы узлом интенсивной регенерации, который включается в работу периодически один раз в квартал или в полгода и служит для предупреждения кальматации загрузки. Период работы узла интенсивной регенерации зависит от качества фильтруемой воды и определяется опытным путем во время пуско-наладочных работ. Узел включает гидроэлеватор и напорный гидроциклон диаметром 150 мм. На узел подается чистая вода расходом 7-10 м3/час с давлением 8-9 атмосфер. Песчаная пульпа, с разрушенными агломератами в турбулентных полях гидроэлеватора и гидроциклона, выгружается через нижний шламовый насадок гидроциклона в фильтр, а загрязненная вода через сливной патрубок гидроциклона, через задвижку отводится по трубопроводу в коллектор грязных промывных вод. При этом трубопровод слива гидроциклона подсоединяется к коллектору под углом 30° по направлению потока. Промывка фильтров производится два раза в сутки поочередной подачей воды и воздуха. Интенсивность подачи воды - 10 л/с на 1м2, воздуха - 20 л/с на 1 м2. Алгоритм промывки зернистых песчаных фильтров следующий:

. Фильтр выключается из работы. Закрываются задвижки на подающем и отводящем трубопроводах.

. Открывается задвижка на трубопроводе, отводящем грязную промывную воду.

. Включается компрессор.

. Открывается задвижка на патрубке, подводящем воздух на фильтр:

· продувка воздухом загрузки в течение 5мин;

· закрывается задвижка на подаче воздуха;

. Включается промывной насос:

· открывается задвижка на подаче промывной воды.

. Подача воды в течение 3 мин;

· закрывается задвижка на подаче воды;

· открывается задвижка на подаче воздуха. Продувка 5 мин;

· закрывается задвижка на подаче воздуха;

· отключается компрессор.

. Открывается задвижка на подаче промывной воды. Промывка в течение 4 мин;

· закрывается задвижка подачи промывной воды;

· отключается промывной насос.
