Сухие золоуловители.

Аппараты сухой инерционной очистки.

Пылеосадительные камеры.

В пылеосадительных камерах используется механизмы гравитационного осаждения частиц горизонтально направленного потока газов. Для достижения приемлемой эффективности очистки газов необходимо, чтобы частицы пыли находились в пылеосадительной камере продолжительное время. Поэтому пылеосадительные камеры , рассчитанные на осаждение даже относительно крупных частиц, являются громоздкими. По этой причине в качестве самостоятельных элементов систем золо- пылеулавливания пылеосадительные камеры в настоящее время не применяются.

Для повышения степени очистки, помимо увеличения длины камеры, уменьшают скорость потока и высоту осадительной камеры. Для снижения высоты осаждения в камере устанавливают осадительные полки. Для повышения эффективности пылеосадительных камер их снабжают цепными или проволочными завесами, отклоняющими перегородками, что позволяет помимо гравитационного использовать инерционный эффект, который наблюдается при обтекании газовым потоком препятствий.

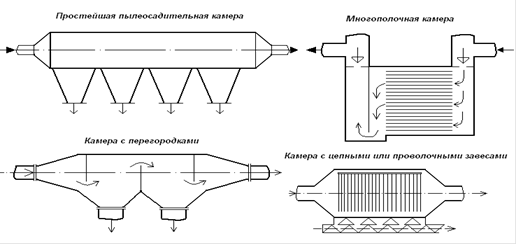

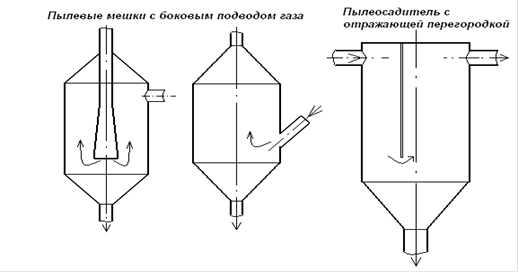

Пылеосадительные камеры

Жалюзийные аппараты.

Жалюзийные аппараты благодаря простоте конструкции, дешевизне и малому гидравлическому сопротивлению находят широкое применение как для очистки отходящих газов предприятий различных отраслей промышленности, так и для очистки дымовых газов электростанций и промышленных котельных.

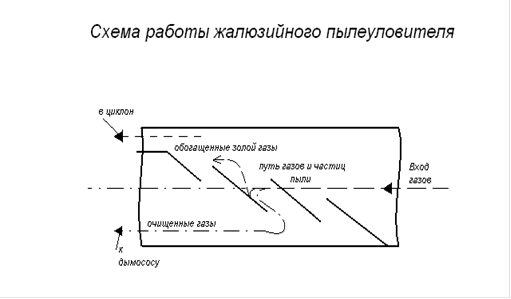

Жалюзийный пылеуловитель состоит из жалюзийной решетки и пылеуловителя (обычно циклона). Назначение жалюзийной решетки - разделение газового потока на две части: одну, составляющую 80-90% всего количества газа и в значительной мере освобожденную от пыли, и другую (10-20%), в которой сосредоточена основная масса содержащейся в газе пыли, улавливаемой потом в циклоне. Очищенный в циклоне газ возвращается в основной поток, освобожденный от пыли с помощью жалюзийной решетки.

Жалюзийные золоуловители ВТИ с решетками, набираемыми из стальных уголков, по конструктивному оформлению и методам расчета основных эксплуатационных характеристик являются наиболее отработанными аппаратами рассматриваемого типа.

Существует шесть вариантов исполнения жалюзийных золоуловителей ВТИ. Число лопастей из уголка с размерами 40х40 мм. в их решетках может составлять от 11 до 75, ширина входной камеры В = 209….1425 мм. при высоте решетки Н = 595…4038 мм. Конструкции 1), 3), 5) могут устанавливаться в вертикальном газоходе котла при движении газа сверху вниз, а также в горизонтальном газоходе.

Конструкции 2), 4), 6) предназначены для установки только в вертикальном газоходе при движении газов снизу вверх и имеют в нижней части решетки щели для выхода из камеры очищенных газов и выпавшей в ней пыли. Золоуловители 1) - 4) выполнены с одной отсосной щелью, а золоуловители 5), 6) - с двумя.

В настоящее время жалюзийные золоуловители ВТИ находят применение для очистки дымовых газов от крупных фракций золы, для защиты хвостовых поверхностей нагрева котла (экономайзера, воздухоподогревателя) от истирания золой. Они так же используются для очистки от золы газов, образующихся при сжигании угля и торфа в небольших котлах в тех случаях, когда установка более эффективных золоуловителей невозможна из-за недостатка площади.

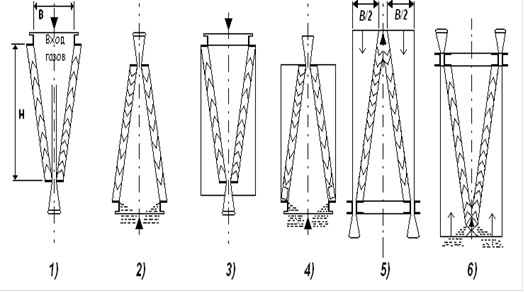

Варианты конструкционного выполнения жалюзийных золоуловителей ВТИ:
