Скрубберы.

Насадочные газопромыватели (скрубберы) - в корпус аппарата на опорную решетку засыпается насадка, чаще всего представляющая собой кольца различной конфигурации.

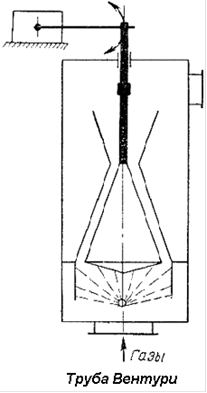

Скрубберы Вентури - наиболее распространенный тип мокрого пылеуловителя; они обеспечивают эффективную очистку газов от частиц пыли практически любого дисперсного состава. Представляет собой сочетание орошаемой трубы Вентури и каплеуловителя. Труба Вентури имеет плавное сужение на входе - конфузор и плавное расширение на выходе - диффузор. Пережим сечения трубы Вентури получил название «горловина». Такая конфигурация трубы Вентури, выполненная с оптимальным (с точки зрения аэродинамики) соотношением размеров, положена в основу типоразмерного ряда аппаратов ГВПВ. Аппараты типа ГВПВ обычно укомплектовываются каплеуловителями типа КЦТ. Для очистки технологических газов, параметры которых (производительность, температура и т.д.) меняются во времени, предназначены скрубберы Вентури типа СВ-Кк, которые представляют собой трубу Вентури с кольцевым регулируемым сечением горловины, скомпонованные с каплеуловителями (одним или двумя) центробежного типа. Принцип действия скрубберов Вентури основан на улавливании частиц пыли, абсорбции или охлаждении газов каплями орошающей жидкости, диспергируемой самим газовым потоком в трубе Вентури. В зависимости от физико-химических свойств улавливаемых пылей, химического состава и температуры газа выбирают режим работы скруббера Вентури. Обычно скорость газа в горловине трубы 30-200 м/с, а удельный расход орошающей жидкости 0,5-3,5 л/м3.

Пенные аппараты.

Пенные аппараты - чаще всего снабжены так называемыми провальными тарелками (щелевыми или дырчатыми), которые поливаются жидкостью; образующаяся на них пена захватывает частицы пыли, удаляемые из аппарата в виде шлама.

Пленочные аппараты с колонками.

Пылеуловители ударно-инерционного действия - представляют собой вертикальную колонну, в находящийся в ее нижней слой жидкости ударяется запыленный газовый поток и, при повороте потока в обратном направлении, частицы пыли осаждаются на поверхности воды.

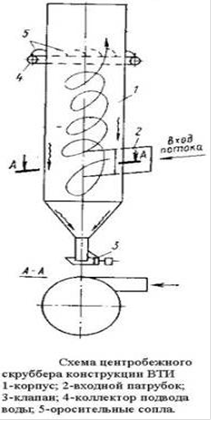

Центробежные скрубберы ВТИ

Состоит из вертикально установленного полого цилиндра с коническим дном.

Через горизонтальный патрубок в нижней части корпуса дымовые газы поступают в скруббер. Внутренняя поверхность стенки цилиндра орошается водой, образующей тонкую пленку, стекающую по цилиндру. Под действием центробежной силы частицы золы достигают стенок корпуса, прилипают к водяной пленке и смываются через воронку и водяной затвор в канал гидрозолоудаления. Пропускная способность центробежного скруббера при одинаковом сопротивлении значительно больше сухих центробежных золоуловителей. Очистка достигает 95%.

Прутковые золоуловители ВТИ

Основное отличие от центробежных скрубберов состоит в том, что на входном патрубке расположена прутковая решетка, орошаемая водой, где и осуществляется первая ступень очистки газа. На решетке улавливается большая часть золы. Газы с неуловленной золой поступают через улитку в вертикальный цилиндр, также орошаемый водой, где происходит вторая ступень золоулавливания.
