Основные типы установок очистки нефтесодержащих вод

Содержание нефтепродуктов в воде на выходе из фильтра 13 менее 15 мг/л. Доочистной фильтр представляет собой вторую ступень очистки и в совокупности с сепаратором и механическим фильтром образует единую сепарационную установку.

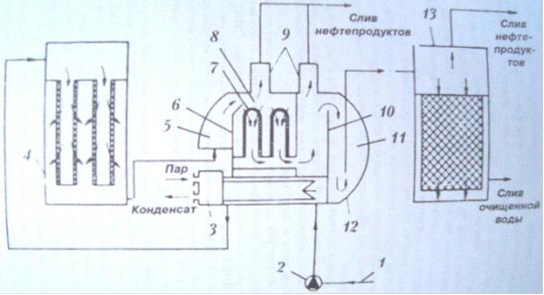

Рис. 9.6.1.1 Схема сепаратора СКМ с доочистным фильтром ФДН-М

Установка «ПП Матик» (Швеция)

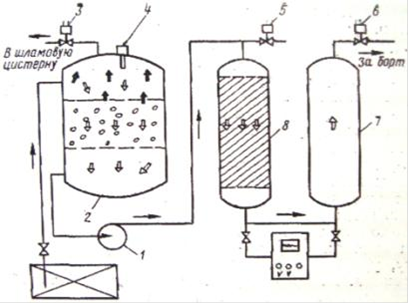

Рис.9.6.2.1 Схема установки «ПП Матик»

Установка «ПП Матик» (Швеция) Принципиальная схема установки «ПП Матик» (рис. 9.6.2.1.) включает в себя очистку отстоем и адсорбцией. В установке применен вакуумный способ приема НСВ. При включении установки в работу за счет разрежения, создаваемого насосом 1, НСВ из судовой сборной цистерны начинает поступать в отстойное устройство 2, где отделяются пленочные и грубодисперсные нефтепродукты. Отстоявшиеся нефтепродукты накапливаются в верхней полости отстойника. Как только слой нефтепродуктов достигнет определенной толщины, срабатывает датчик 4, после чего открывается клапан 3, электродвигатель насоса 1 начинает вращаться в противоположную рабочему направлению сторону, и нефтепродукты вытесняются в судовую шламовую цистерну. Сброс нефтепродуктов продолжается до тех пор, пока датчик уровня 4не зафиксирует отсутствие нефтепродуктов. После этого установка снова начинает работать в режиме очистки.

Из отстойного устройства 2 вода поступает в фильтр тонкой очистки 8, где происходит отделение эмульгированных нефтепродуктов в слое зернистой фильтрующей загрузки. Затем очищенная вода поступает в сборную емкость 7, откуда сбрасывается заборт. Если прибор контроля за содержанием нефтепродуктов в очищенной воде подаст сигнал о неудовлетворительной очистке, то автоматически закроется клапан 6% откроется клапан 5, слив за борт прекратится, и вода направится под слани.

Из описания следует, что глубина очистки зависит от эффективной работы каждой очистной ступени. Поэтому уменьшение скоростей движения воды через устройство 2 (гравитационный разделитель) способствует уменьшению концентрации нефтепродуктов на входе в фильтр 8. Включение в состав установки емкости 7 обеспечивает необходимое количество промывочной воды. Однако использование для этой цели воды, в которой может находиться значительное количество нефтепродуктов, представляется спорным решением. Очевидно, что подвод чистой (желательно теплой) воды в емкость 7 способствовал бы повышению эффективности промывки фильтра, а также качества очистки НСВ.

Установка GSF-0,5(Германия)

Установка GSF (рисунок 9.6.5.1.) состоит из гравитационного сепаратора 1, фильтра 3 и винтового насоса 4. Нефтесодержащая вода подается в сепаратор 1 винтовым насосом 4 и проходит систему кольцевых камер. Отделенные нефтепродукты собираются в нефтесборниках сепаратора и удаляются при открытии пневматических поршневых клапанов 2. Далее вода, предварительно очищенная от нефтепродуктов и механических примесей, подается в коалесцирующий фильтр 3. Если содержание нефти в очищенной воде более 15 млн-1 и перепад давления на фильтре более 0,15 МПа, то коалесцирующийфильтроэлемент заменяют новым.

Эксплуатация установокGSF показала, что выбранные размеры сечения кольцевых камер сепаратора приводят к излишне высоким скоростям движения очищаемой воды, в результате чего отделение нефтепродуктов происходит недостаточно эффективно. Кроме того, коалесцирующие элементы весьма недолговечны, их ресурс не превышает 30 .50 часов.

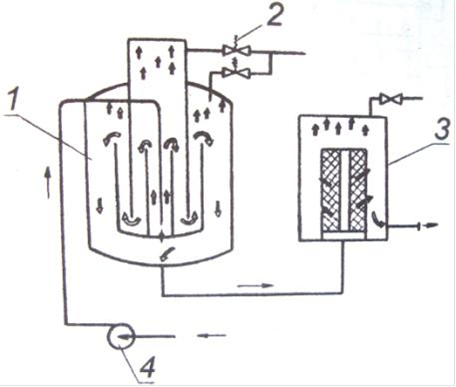

Рис.9.6.5.1 Схема установки GSF-0,5
