Атмосферно-вакуумные трубчатые установки

Технологические установки перегонки нефти предназначены для разделения нефти на фракции и последующей переработки или использования их как компонентов товарных нефтепродуктов. Они составляют основу НПЗ. На них вырабатываются практически все компоненты моторных топлив, смазочных масел, сырье для вторичных процессов и для нефтехимических производств. От их работы зависят ассортимент и качество получаемых компонентов и технико-экономические показатели последующих процессов переработки нефтяного сырья. Процессы перегонки осуществляют на так называемых атмосферных трубчатых (АТ) и вакуумных трубчатых (ВТ) или атмосферно-вакуумных трубчатых (АВТ) установках.

Атмосферные трубчатые установки могут быть следующих типов:

с однократным испарением всех отгоняемых фракций в одной колонне;

с предварительным испарением легких бензиновых фракций;

с двукратным испарением в двух колоннах.

Схема перегонки нефти, основанная на принципе однократного испарения, приведена на рисунке 1. Нефть насосом 4 прокачивается через теплообменники в водогрязеотделитель 2 и далее под давлением, создаваемым тем же насосом, поступает в трубчатую печь 3, а затем в ректификационную колонну 5.

1 - сырьевой насос; 2, 4 - теплообменники; 3 - электродегидратор; 5 - печь; 6 - ректификационная колонна; I - сырая нефть; II - вода и соли; III - парогазовая смесь; IV - орошение; V-VII - компоненты светлых нефтепродуктов; VIII - мазут; IХ - водяной пар

Рисунок 1 - Перегонка нефти по схеме однократного испарения

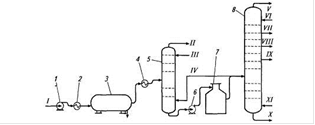

По схеме перегонки при двукратном испарении (рисунок 2) нефть, подаваемая насосом 1, подогревается в первой группе теплообменников 2 и, отделенная от воды и грязи в водогрязеотделителе 3, проходит группу теплообменников 4, подается в первую ректификационную колонну 5, где из неё отбирается бензин. Отбензиненная нефть насосом 6 прокачивается через печь 7 во вторую ректификационную колонну 8, где разделяется на целевые фракции: бензин, керосин, дизельное топливо, мазут.

- сырьевой насос; 2, 4 - теплообменники; 3 - электродегидратор; 5 - первая ректификационная колонна; 6 - насос; 7 - печь; 8 - основная ректификационная колонна; I - сырая нефть; II - смесь газов и легкого бензина; III - острое орошение; IV - горячая струя; V - парогазовая смесь; VI - орошение основной колонны; VII - IХ - компоненты светлых нефтепродуктов;, Х - мазут; ХI - водяной пар

Рисунок 2 - Перегонка нефти по схеме двукратного испарения

Схема перегонки нефти, основанная на принципе предварительного испарения легких фракций, показана на рисунке 3.

- сырьевой насос; 2 - теплообменник сырой нефти; 3 - дегидратор; 4 - теплообменник обезвоженной и обессоленной нефти; 5 - испаритель (эвапоратор); 6 - насос; 7 - печь; 8 - ректификационная колонна; I - сырая нефть; II - вода и соли; III - парогазовая смесь; IV - смесь водяных и бензиновых паров; V - орошение; VI-VII - компоненты светлых нефтепродуктов; IX - водяной пар.

Рисунок 3 - Перегонка нефти по схеме предварительного испарения

По этой схеме нефть насосом 1 подается через систему регенерации тепла (теплообменники 2) и после отделения от воды грязи в водогрязеотделителе 3, пройдя теплообменник 4, поступает в испаритель 5, где из нефти отделяются легкие фракции. Из испарителя 5 нефть горячим насосом 6 подается через трубчатую печь 7 в ректификационную колонну 8. Легкие фракции из испарителя поступают в основную колонну и ректифицируются вместе с более тяжелыми фракциями. В описанной схеме испарение осуществляется двукратно, но ректификация паров проводится совместно. [1]
