Оценка потенциальной опасности оборудования установок нефтеперерабатывающих предприятий
Представленный в виде пространственной диаграммы интегральный параметр потенциальной опасности может быть использован для определения границ варьирования значений факторов опасности. Наглядно это можно представить на рисунке 4, в качестве примера возьмем гипотетический аппарат с интегральным параметром 0,95, факторы опасности составляющие его равны
,44; 0,31 и 0,20. Рассматриваемый аппарат попадает в область предельной опасности; наиболее весомым с точки зрения опасности является его пожароопасность.

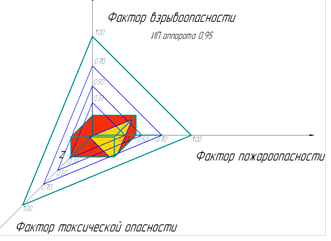

Рисунок 3. Графическое представление потенциальной опасности аппарата в пространстве
Данная графическая интерпретация с разложением факторов, составляющих интегральный параметр опасности, позволяет создать наглядный инструмент для изменения их границ с целью уменьшения риска возникновения аварийной ситуации на ОПО.
Согласно [8], критерием, по которому максимально рассредоточиваются аппараты на нефтеперерабатывающих предприятиях, являются наибольшие значения их энергетических потенциалов. Энергетический потенциал взрывоопасности характеризует детонационный взрыв, реализация которого для объектов этой отрасли несвойственна. Используя расчетные данные по составлению интегральных параметров потенциальной опасности аппаратов АГФУ, можно визуально представить не только зоны полных разрушений, но и ситуационные планы таких поражающих воздействий аварий, как пожар пролива, «огненный шар», токсическое поражение и дефлаграционный взрыв. На рисунках 6-10 представлены зоны опасности оборудования АГФУ с указанием интегрального параметра опасности и места расположения оборудования, а также его индекса согласно технологической схеме.
Как видно из рисунков 6-10 большинство аппаратов попадают в зоны поражающего воздействия соседних аппаратов при реализации любого из рассмотренной сценариев аварий.

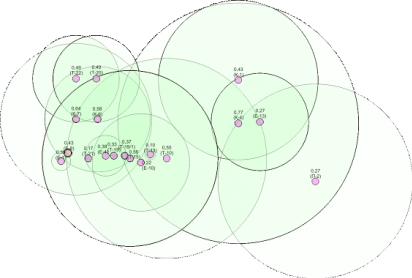

Рисунок 5. Зоны опасности оборудования АГФУ при реализации детонационного взрыва

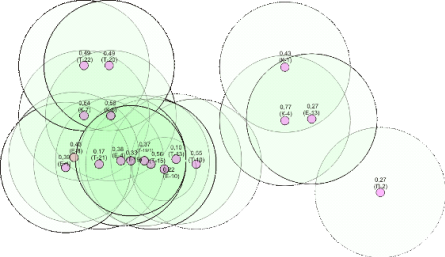

Рисунок 6. Зоны опасности оборудования АГФУ при реализации дефлаграционного взрыва

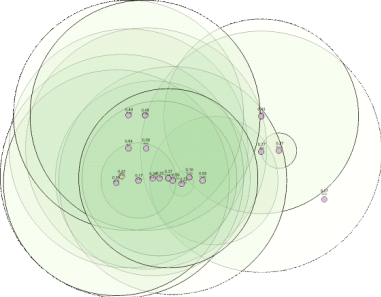

Рисунок 7. Зоны опасности оборудования АГФУ при реализации токсического заражения

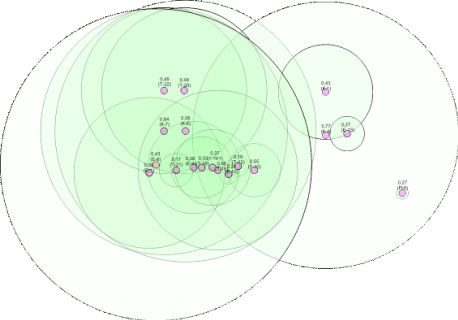

Рисунок 8. Зоны опасности оборудования АГФУ при реализации «огненного шара»

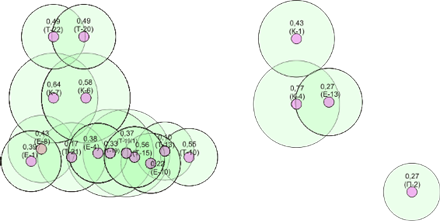

Рисунок 9. Зоны опасности оборудования АГФУ при реализации пожара пролива
Таблица 5. Интегральный и обобщающий параметр потенциальной опасности оборудования АГФУ
Аппа - раты АГФУ |
Интегральный параметр |
Сумма интегральных параметров аппаратов, попадающих в зону опасности |
Обобща - ющий интеграль ный параметр | ||||
Токсическое воздейст вие |
Пожар пролив а |
Дефлагра - ционной взрыв |
Детонаци - онный взрыв |
«Огнен - ному шару» | |||
К-4 |
0,77 |
0,70 |
0,27 |
3,1 |
2,77 |
5,00 |
11,84 |
К-7 |
0,64 |
1,95 |
0,58 |
5,7 |
4,19 |
5,70 |
18,12 |
К-6 |
0,58 |
2,34 |
0,64 |
5,7 |
3,3 |
6,9 |
18,88 |
Т-15 |
0,56 |
2,7 |
1,02 |
4,5 |
4,65 |
7,17 |
20,04 |
Т-10 |
0,55 |
1,25 |
0,1 |
0,32 |
5,37 |
2,13 |
9,17 |
Т-20 |
0,49 |
1,71 |
0,49 |
3,39 |
1,07 |
5,70 |
12,36 |
Т-22 |
0,49 |
1,71 |
0,49 |
1,82 |
1,13 |
5,70 |
10,85 |
К-1 |
0,43 |
1,04 |
- |
0,77 |
1,04 |
1,69 |
4,54 |
Е-8 |
0,43 |
1,91 |
0,39 |
6,03 |
- |
5,70 |
14,03 |
Е-1 |
0,39 |
1,95 |
0,43 |
3,85 |
- |
5,70 |
11,93 |
Е-4 |
0,38 |
2,57 |
0,87 |
- |
0,87 |
5,70 |
10,01 |
Т-19/1 |
0,37 |
2,31 |
1,59 |
1,76 |
- |
5,70 |
11,36 |
Т-19 |
0,33 |
1,70 |
1,62 |
1,33 |
- |
5,70 |
10,35 |
Е-13 |
0,27 |
1,20 |
0,77 |
- |
1,20 |
0,77 |
3,94 |
П-2 |
0,27 |
- |
- |
- |
1,04 |
- |
1,04 |
Е-10 |
0,22 |
1,58 |
1,03 |
- |
2,29 |
0,66 |
5,56 |
Т-21 |
0,17 |
3,90 |
0,38 |
- |
- |
3,68 |
7,96 |
Т-13 |
0,10 |
2,41 |
0,77 |
- |
- |
- |
3,18 |
