Расчеты

Расчет и подбор контактной камеры озонирования

В связи с большим расходом очищаемой воды предлагается установить две камеры озонирования параллельно. Расход воды в каждой из них составит 175 тыс. м³/сут. Произведем расчет для одного сооружения. Контактные камеры строятся объемом на площадке очистных сооружений из железобетона. Они включают в себя три отделения: рекуперационное, первую и вторую секции. Озоновоздушная смесь от генераторов озона подается в распылительную систему, располагающуюся в первой и второй секциях. Непрореагировавший озон из верхней части секций с помощью химически защищенной воздуходувки подается в рекуперационное отделение.

. Рекуперационное отделение.

Объем рекуперационного отделения Wp рассчитывается на время пребывания воды в нем tp = 2 мин:

где: Qполн - полная минутная производительность станции, м3/мин. (175 тыс м³/сутки=121 м³/мин

Площадь рекуперационного отделения определяется:

где: H - высота слоя воды в контактной камере (принимается не менее 4,5 м), принимаем H = 4,5 м.

Конструктивно принимаем ширину камеры B = 6 м, длина рекуперационного отделения определяется:

2. Определяем объемы и длины первой и второй секций контактной камеры. При этом время пребывания воды в первой секции t1 принимается 4 - 5 мин., во второй секции t2 принимается 8 - 11 мин.

§ Первая секция - t1 = 5 мин.

§ Вторая секция - t2 = 10 мин.

, ,

3. Общая длина контактной камеры определяется:

где: S - принимается 0,5 м.

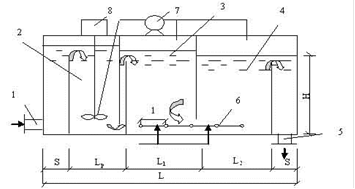

Рис.4.1 Контактная камера озонирования: 1 - подача исходной воды; 2 - рекуперационное отделение; 3, 4 - первая и вторая секции камеры; 5 - отвод воды; 6 - распределительная система ОВС; 7 - воздуходувка; 8 - механическая мешалка.

. Для распыления озоно-воздушной смеси в камере используем пористые нержавеющие трубы марки ПНС - 40, с размером пор 40 мкм. Диаметр труб 60 мм, длина одного элемента 800 мм, активная площадь распыления f = 0,075 м2. Интенсивность подачи озоно-воздушной смеси i принимаем 35 м3/м2·ч. При подаче озоно-воздушной смеси в количестве, равном 35 м3/м2·ч, расход воздуха генератора озона принимаем Q = 315 м3/ч, необходимое количество труб составит:

Перейти на страницу: 1 2 3
