Волокнистые фильтры

Волокнистые фильтры типа ФВГ-Т предназначены для санитарной очистки аспирационного воздуха ванн оксидирования и травления, содержащего туман и брызги электролита в виде смеси хромовой (концентрацией до 250 г/л СгО3) и серной (концентрацией до 2,5 г/л) кислот (рис. 2).

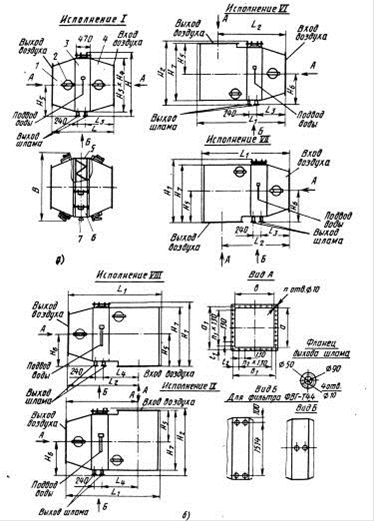

Рисунок 2 - Волокнистый фильтр типа ФВГ-Т:

а - исполнения I, VI, VII; 1 - камера выхода воздуха; 2 - люк; 3 - корпус; 4 -камера входа воздуха; 5 - кассета; 6 - монтажный люк; 7 - промывное устройство; б - исполнения VIII и IX.

Внутри корпуса фильтра размещена кассета с фильтрующим материалом, наложенным на каркас и прижатым прижимной решеткой из пруткового материала. Кассеты изготовлены в виде вертикально расположенных складок. Установка и смена кассет осуществляются через монтажный люк.

Фильтр работает в режиме накопления уловленного продукта на поверхности фильтрующего материала с частичным стоком жидкости. По достижении перепада давления 500 МПа фильтр подвергается периодической промывке (обычно 1 раз в 15 - 30 суток) с помощью переносной форсунки, вводимой через люк.
