Создание электронной карты-схемы расположения промышленных предприятий и производственных зон города Твери

Вся технология создания картосхем состоит из нескольких этапов:

подготовительный (сбор материалов, их обработка и анализирование, разработка содержания картосхемы и легенды);

составление картосхемы (создание файла с картографической основой, техническое составление оригинала и проведение генерализации, оформление карты, редактирование карты и корректура на всех стадиях составления);

подготовка к печати и печать картосхем.

Этапы создания карты-схемы

Подготовительный этап

В качестве картографической основы для создания картосхем послужили космоснимки, полученные с использованием программы SASPlanet со спутника Google, сохраненные в формате Joint Photographic Experts Group, т.е. как файлы с расширением .jpg.

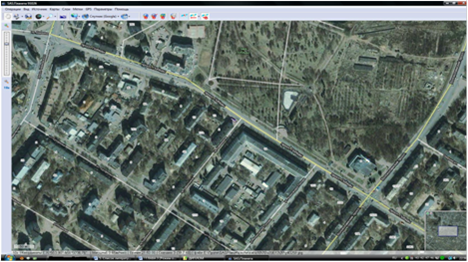

Рис. 2.6 Космоснимок в программе SASPlanet

При помощи программы Adobe Photoshop CS2 снимки были объединены в один растровый файл. Растровая графика имеет свои преимущества: высокая скорость обработки сложного изображения при масштабировании, позволяет создать и воспроизвести практически любое изображение независимо от сложности. Все это необходимо на начальном этапе создания электронной картосхемы.

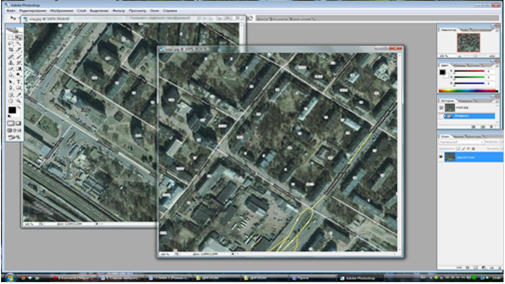

Рис.2.7 Работа с двумя космоснимками в программе Adobe Photoshop CS2

Но растровая графика имеет и недостатки: большой размер файлов с простым изображением, невозможность идеального масштабирования. Для устранения этих минусов необходима векторизация растрового изображения.

Векторизация растрового файла проводилось в программе MapInfo Professional версии 8.5. Это географическая информационная система (ГИС), предназначенная для сбора, хранения, отображения, редактирования и анализа пространственных данных.

Ранее полученный файл растра был зарегистрирован в проекции План-схема. Это наиболее подходящая проекция для картосхемы. Были созданы следующие слои: границы, гидрография, растительность, кварталы, здания, подписи и источники загрязнения. Затем объекты, видимые на растровом файле, были векторизованы в соответствующих им слоях.
