Сухие золоуловители

Циклоны.

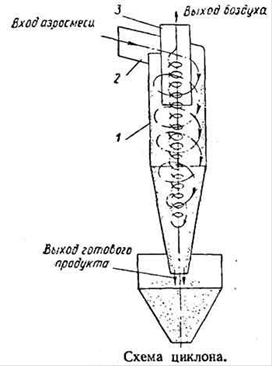

Циклон представляет собой цилиндрический корпус с конусным днищем, внизу которого прорезано пылевыпускное отверстие. Входной патрубок для запыленного потока подключен к корпусу сбоку по касательной, а выходной патрубок для очищенного воздуха -- в центре по вертикальной оси. Войдя в корпус, поток запыленного воздуха расслаивался под действием центробежной силы. Твердые частицы отбрасывались к стенке, а воздух, имеющий массу, в несколько тысяч раз меньшую, вращался в середине.

В возвратно-поточных циклонах используется кинетическая энергия вращательно-поступательного движения газового потока. Под действием центробежной силы частицы золы или пыли подводятся к стенке циклона и вместе с частью газов попадают в бункер. Газы из бункера снова возвращаются в циклон через центральную часть пылевыпускного отверстия. Отделение частиц от попавших в бункер газов происходит при повороте потока на 180 градусов под действием сил инерции. По мере движения этой части газов в сторону выхлопной трубы к ним постепенно присоединяются порции газов, не попавших в бункер.

В настоящее время рекомендуются к применению циклоны НИИОГаз (научно-исследовательский институт промышленной и санитарной очистки газов) цилиндрического и конического исполнений.

К цилиндрическим циклонам НИИОГаз в первую очередь относятся аппараты ЦН - 11, ЦН - 15, ЦН - 15У и ЦН - 24. Отличительными особенностями их являются наличие удлиненной цилиндрической части корпуса, установка крышки входного патрубка под углом 11, 15 или 24 градусов, а также равные отношения диаметра выхлопной трубы к диаметру циклона. Циклоны ЦН - 15У, отличаясь от других циклонов ЦН меньшей высотой, имеют несколько худшие технико-экономические показатели. Поэтому их применение может быть оправдано только в тех случаях, когда имеются ограничения газоочистной установки в высоте.

Особое место среди цилиндрических циклонов НИИОГаз занимает аппарат ЦМС-27, специально разработанный для использования в малых котельных и промышленных установках, работающих на естественной тяге дымовой трубы.

Циклоны ЦН могут применяться как в одиночном, так и в групповом исполнении. При групповом исполнении циклоны имеют прямоугольную(в два ряда) или круговую компоновку.

К коническим циклонам НИИОГаз относятся аппараты СДК - ЦН - 33 и СК - ЦН - 34 с удлиненной конической частью, спиральным входным патрубком и малым отношением (0,33 и 0,34) диаметра выхлопной трубы к диаметру цилиндрической части циклона. Конические циклоны при равных производительностях с цилиндрическими отличаются от последних большими габаритами и поэтому обычно не применяются в групповом исполнении.

Известны циклоны ВЦНИИОТ, разработанные во Всесоюзном центральном научно-исследовательском институте охраны труда, а так же циклоны СИОТ, разработанные в Свердловском филиале этого института.

Основная особенность циклонов ВЦНИИОТ связана со способом транспортировки отсепарированной пыли из корпуса в сборный бункер. Поток газа вместе с пылью проходит в бункер через кольцевую щель, образованную двумя соосными конусными поверхностями, а освободившийся от пыли газ возвращается обратно в корпус циклона через центральное отверстие внутреннего корпуса. Такая конструкция отвода пыли в бункер позволяет применять этот аппарат для улавливания золы с повышенными абразивными свойствами.

Циклоны СИОТ характеризуются треугольной формой входного и выходного патрубков, что не оказывает влияния на процесс очистки газов и не приводит к каким-либо преимуществам по сравнению с циклонами ЦН. Циклоны СИОТ не приспособлены для улавливания золы с повышенными абразивными свойствами.

Циклоны ВЦНИИОТ и СИОТ плохо компонуются в группы, в подавляющем большинстве случаев устанавливаются аппараты с раздельными бункерами.

Прямоточные циклоны.

Попытки снизить гидравлическое сопротивление циклонных пылеуловителей при одновременном уменьшении габаритных размеров и получения целого ряда других преимуществ привели к разработке прямоточных циклонов.

Для систем золоулавливания в качестве первой ступени очистки ЦКТИ рекомендовал применение вертикальных футерованных прямоточных циклонов. Футеровка этих циклонов выполняется из термокислоупорной керамической плитки ТК с размерами 230х113х50. Прямоточные циклоны менее эффективны по сравнению с обычными. Тем не менее их можно использовать в качестве износостойких пылеуловителей для отделения крупных частиц высокоабразивной золы и пыли, устанавливая перед более эффективными, но чувствительными к износу аппаратами.
