Схема очистки сточных вод

Через 5 суток загрузка промывается обратным током воды интенсивностью 7 л/сек на 1 м2.

Поскольку в сточных водах присутствуют органические загрязнения, которые будут задерживаться в зернистых фильтрах, возможно их загнивание в теле фильтров. Для предупреждения этого необходима периодическая дезинфекция загрузки. В качестве дезинфектора рекомендуется использовать раствор гипохлорита натрия, приготавливаемого на электролизной установке из раствора поваренной соли.

Периодически (период устанавливается в процессе эксплуатации) фильтр опорожняется, после чего заполняется дезинфицирующим раствором и выдерживается несколько часов, после чего раствор сливается в заводскую канализацию, а фильтр запускается в работу.

Очищенная вода после сорбционных фильтров отводится в рядом расположенный под полом резервуар чистой воды, из которого лишняя вода самотеком отводится в сбросной коллектор, из которого в свою очередь она попадает в водоём. В резервуаре чистой воды расположены погружной насос для регулярной промывки фильтров и высоконапорный насос для подачи воды на узел интенсивной регенерации.

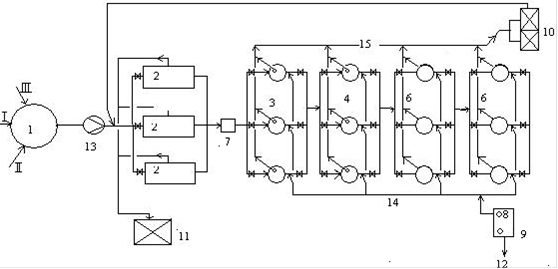

Рисунок 4 - Принципиальная схема очистки сточных вод предприятия: производственные сточные воды;

II- бытовые сточные воды; поверхностный сток;

1- резервуары-накопители;

2- комбинированные флотаторы;

- песчаные фильтры первой ступени очистки;

- песчаные фильтры второй ступени очистки;

- сорбционные фильтры первой ступени очистки;

- сорбционные фильтры второй ступени очистки;

- промежуточный резервуар;

- насос промывных вод;

- резервуар чистой воды;

- отстойник грязных промысловых вод;

- промежуточный резервуар шлама и шламопродукта;

- сброс очищенных стоков в водоём;

- насосная станция;

- линия подачи чистой воды на промывку фильтров;

- линия отвода грязных промывных вод.
