Пенные аппараты

Интенсифицированный пенный аппарат со стабилизатором пенного слоя (рисунок 1) является усовершенствованной конструкцией пенного аппарата. Он представляет собой корпус прямоугольного или круглого сечения 1, в котором устанавливается горизонтальная рабочая решетка 2, имеющая круглые или щелевые отверстия.

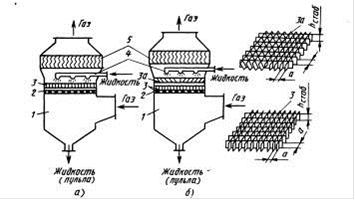

Рисунок 1 - Интенсифицированные пенные аппараты со стабилизаторами:

а - с одним стабилизатором; б - с двумя стабилизаторами; 1 - корпус; 2 - рабочая противоточная решетка; 3 - стабилизатор пены; За - дополнительный стабилизатор; 4 - оросительное устройство; 5 - брызгоуловитель.

На решетку устанавливают стабилизитор пены 3, представляющий собой сотовую решетку из вертикально расположенных пластин. Воздух поступает в аппарат через патрубок в подрешеточное пространство и, пройдя через решетку, при взаимодействии с жидкостью, поступающей из оросительного устройства 4, образует слой подвижной пены. Очищенный воздух проходит через брызгоуловитель 5 и выходит из аппарата через верхний патрубок. Отработанная жидкость протекает через отверстия решетки и отводится по сливному штуцеру. Корпус аппарата имеет расширение в верхней части для снижения брызгоуноса и уменьшения гидравлического сопротивления в каплеуловитеде.
