Расчет рассеивания вредных компонентов в атмосферный воздух

MСО = 0,0011 · 402 · /200 · 1 · 1 · 1,23 · 1 = 0,1168 г/с ;

MSO2=0,05·10-3 · 402 · /200 · 1 · 1 · 1,23 · 1 = 0,0053 г/с ; MNO2 = 0,04·10-3 · 402 · /200 · 1 · 1 · 1,23 · 1 = 0,0042 г/с ;

Ci = Z · Cmax (33)

где Z - константа, определяемая в зависимости от величины соотношения Х/Хм:

Если Х/Хм ≤ 1, Z = 3(Х/Хм)4 - 8(Х/Хм)3 + 6(Х/Хм)2,

если Х = 200, то Х/Хм = 0,25

Z = 3(0,25)4 - 8(0,25)3 + 6(0,25)2 = 0,262,

если Х = 400, то Х/Хм = 0,5

Z = 3(0,5)4 - 8(0,5)3 + 6(0,5)2 = 0,688 ,

если Х = 700, то Х/Хм = 0,87

Z = 3(0,87)4 - 8(0,87)3 + 6(0,87)2 = 0,992 ,

Если 1 < Х/Хм ≤ 8, Z = 1,13/(0,13 · (Х/Хм)2 + 1);

если Х = 900, то Х/Хм = 1,12

Z = 1,13/(0,13 · (1,12)2 + 1) = 0,974,

если Х = 2000, то Х/Хм = 2,5

Z = 1,13/(0,13 · (2,5)2 + 1) = 0,624,

если Х = 5000, то Х/Хм = 6,24

Z = 1,13/(0,13 · (6,24)2 + 1) = 0,186,

Если Х/Хм > 8 и F = 1, Z = (Х/Хм)/(( Х/Хм )2 - 3.52(Х/Хм) + 120),

если Х = 8000, то Х/Хм = 9,99

Z = (9,99)/(( 9,99 )2 - 3.52(9,99) + 120) = 0,054

если Х =12000, то Х/Хм = 14,98

Z = (14,98)/(( 14,98 )2 - 3.52(14,98) + 120) = 0,051

если Х = 20000, то Х/Хм = 24,07

Z = (24,07)/(( 24,07 )2 - 3.52(24,07) + 120) = 0,038.

По формуле (33) находим значение приземных концентраций вредных веществ в атмосфере:

· для пыли:

Сп1 = 0,262 · 0,0084 = 2,2 мг/м3

Сп2 = 0,688 · 0,0084 = 5,8 мг/м3;

Сп3 = 0,992 ·0,0084 = 8,3 мг/м3;

Сп4 = 0,974 ·0,0084 = 8,2 мг/м3,

Сп5 = 0,624 · 0,0084 = 5,2мг/м3;

Сп6 = 0,186 · 0,0084 = 1,6 мг/м3;

Сп7 = 0,054 · 0,0084 = 0,5 мг/м3;

Сп8 = 0,051 ·0,0084 = 0,4 мг/м3;

Сп9 = 0,038 ·0,0084 = 0,3 мг/м3,

· для СО:

ССО1 =0,262 · 0,0011 = 0,3 мг/м3;

ССО2 = 0,688 · 0,0011 = 0,8 мг/м3;

ССО3 = 0,992 · 0,0011 = 1,1 мг/м3;

ССО4 = 0,974 · 0,0011 = 1,07 мг/м3,

ССО5 = 0,624 · 0,0011 = 0,69 мг/м3;

ССО6 = 0,186 · 0,0011 = 0,21 мг/м3;

ССО7 = 0,054 · 0,0011 = 0,06 мг/м3;

ССО8 =0,051 · 0,0011 = 0,06 мг/м3;

ССО9 = 0,038 · 0,0011 = 0,04 мг/м3,

· для SO2:

СSO2 1 = 0,262 · 0,0013= 0,34 мг/м3;

СSO2 2 = 0,688 ·0,0013 = 0,89 мг/м3;

СSO2 3 = 0,992 ·0,0013 = 1,29 мг/м3;

СSO2 4 = 0,974 ·0,0013 = 1,27 мг/м3,

СSO2 5 = 0,624 ·0,0013 = 0,81 мг/м3;

СSO2 6 = 0,186 · 0,0013= 0,24 мг/м3;

СSO2 7 = 0,054 ·0,0013 = 0,07 мг/м3;

СSO2 8 = 0,051 ·0,0013 = 0,07 мг/м3;

СSO2 9 = 0,038 · 0,0013= 0,05 мг/м3,

· для NO2:

СNO2 1 = 0,262 · 0,0367 = 9,62 мг/м3;

СNO2 2 = 0,688 ·0,0367 = 25,25 мг/м3;

СNO2 3 = 0,992 ·0,0367 = 36,41 мг/м3;

СNO2 4 = 0,974 · 0,0367 = 35,75 мг/м3,

СNO2 5 = 0,624 · 0,0367 = 22,91 мг/м3;

СNO2 6 = 0,186 · 0,0367 = 68,26 мг/м3;

СNO2 7 = 0,054 ·0,0367 = 1,98 мг/м3;

СNO2 8 = 0,051 · 0,0367 = 1,87 мг/м3;

СNO2 9 = 0,038 · 0,0367 = 1,4 мг/м3,

По полученным данным строим график, приведенный на рисунке 2

Рисунок 2 - График изменения концентрации вредного компонента в приземном слое атмосферы

Из графика видно, что наиболее загрязняющим веществом является оксид азота, также большую концентрацию имеет пыль, SO2 и СО имеют существенно низкие концентрации.

2.3 Принципиальная схема очистки. Физико-химические основы очистки отработанных газов от токсичных компонентов

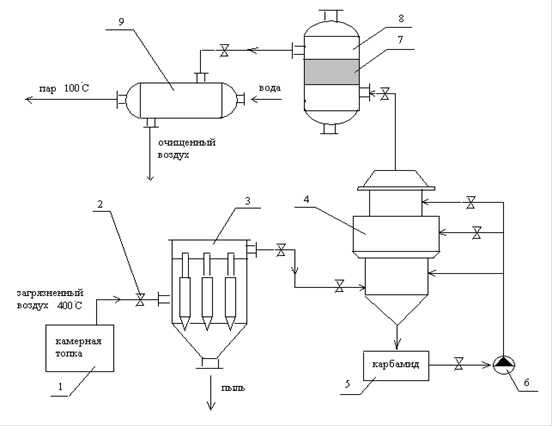

Предлагаемая схема очистки приведена на рисунке 3.

-камерная печь, 2 - запорный вентиль, 3 - батарейный циклон, 4 - абсорбер, 5 - бак с раствором карбамида, 6 - насос, 7 - известковый катализатор, 8 - каталитический нейтрализатор, 9- теплообменник

Рисунок 3 - Промышленная установка по очистки отработавших газов

Принцип действия предлагаемой установки заключается в следующем. Загрязненный воздух из камерной печи поступает в батарейный циклон 3, который состоит из циклических элементов малого диаметра, имеющих общий отвод и подвод газов, а также общий бункер. Элементы батарейного циклона имеют диаметры 100, 150, 250 мм, а оптимальная скорость газов в элементе лежит в пределах от 3,5 - 4,75 м/с, а для прямоточных циклических

элементов 11-13 м/с. Допускаемая запыленность газов при их очистке от слабослипающихся пылей в батарейных циклонах может быть определина по приведенным данным в таблице 6.

Таблица 6 - Допускаемая запыленность газов

Диаметр элементов в мм

100

150

250

Допускаемая концентрация частиц пыли при различных типах завихрения, г/м3

Винт

35

50

100

Розетка

15

35

75
